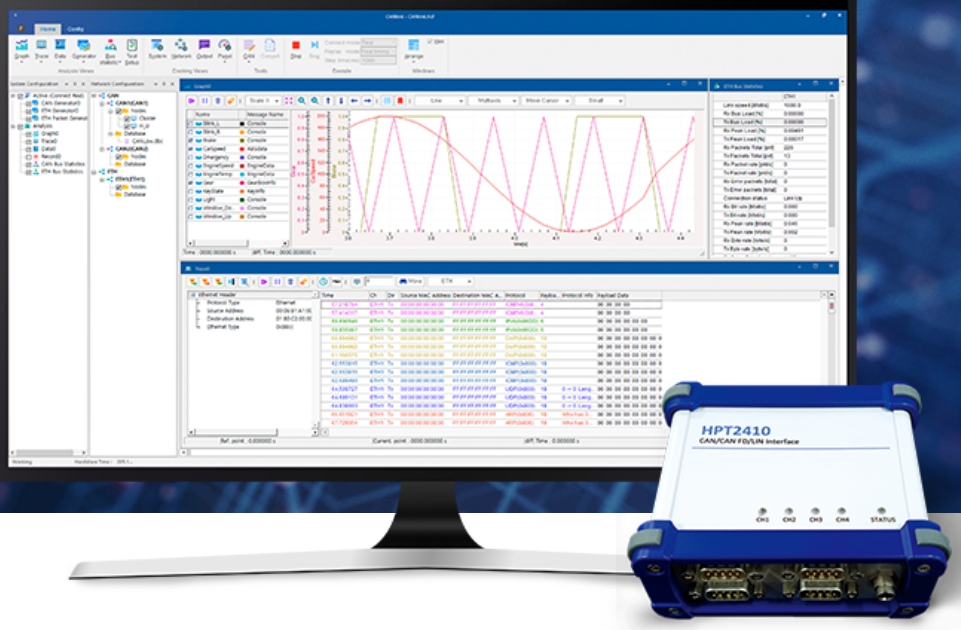

CANlink汽车网络开发验证解决方案

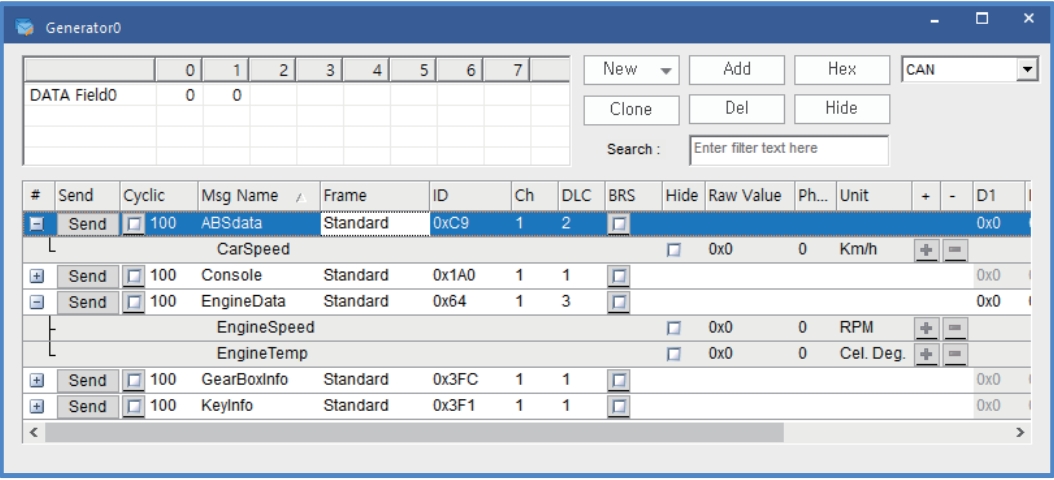

生成报文

• 创建发送报文 (Standard/Extended/Error)
• 数据库联动和用户自定义数据传输
• 设置报文反复发送和快捷键

报文监测与分析

• 用text显示收发数据
• 与数据库联动显示信息
• 过滤所需数据 (pass/stop)

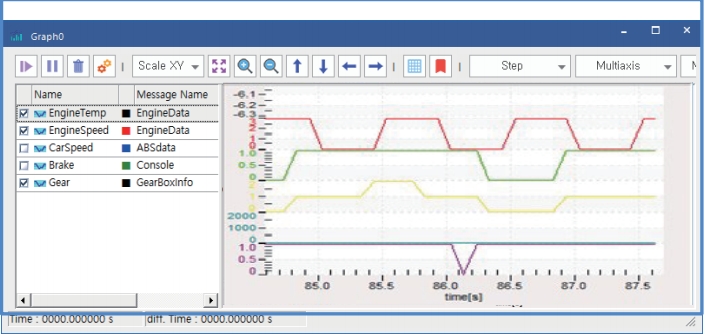

图形显示

• 以图形形式显示与收发数据和数据库联动计算的信号值
• 设置各种图形视图和详细功能，分析所需数据

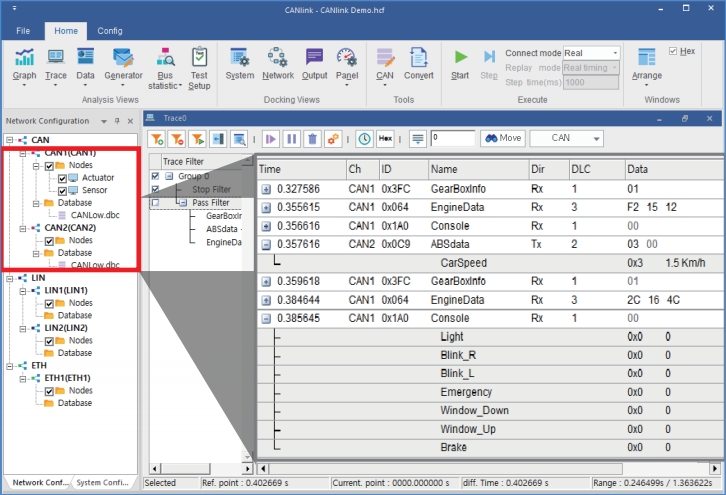

网络模拟

• 创建和配置每个通道的虚拟节点 (node)

按Node联动Script (LUA) 连动用于通信的数据库 (*.dbc, *.ldf)

编辑数据库

• 创建和编辑CAN通信数据库 (*.dbc)
• 可将CAN Database文件以*.csv文件格式输出
• 创建和编辑LIN通信数据库 (*.ldf)

BUS LOAD分析

• 根据协议，测量各通道报文Load
• 按报文(Standard, Extended, Error) 测量Load

Record(记录）/ Replay

网络上的数据以*.asc,*.blf格式保存

保存生成和分析以回放功能保存的数据

重复播放并连接到所需频道播放

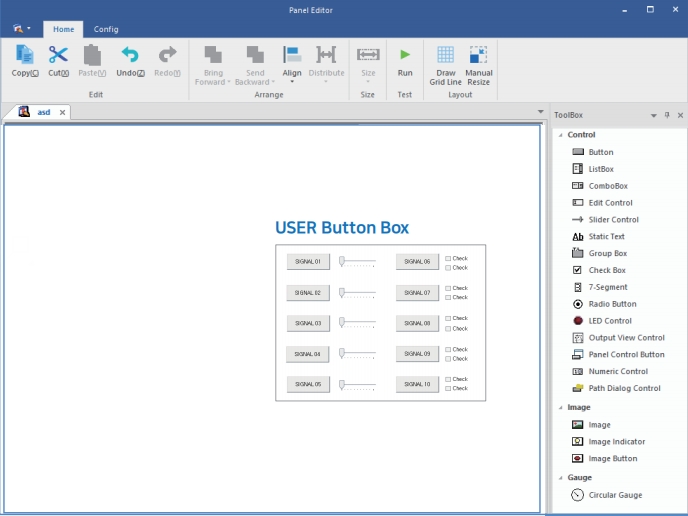

编辑Panel

• 自定义用户UI配置
• 将生成的UI与Script(LUA)连接, 实现多种功能 (模拟, 测试等)

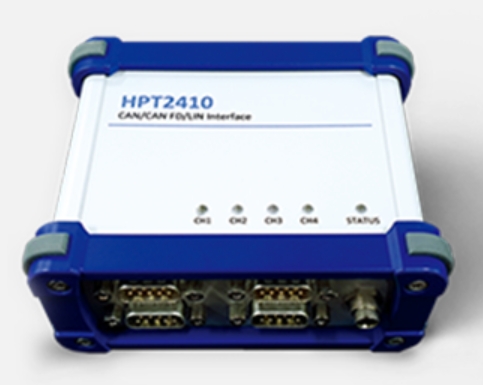

USB network interface for CAN, CAN FD, and LIN

• Standard D-Sub 9Pin
• 4 Bus Channels and 1 DAIO Channel
• Transceiver Type (optional)
• CAN-High Speed(CAN-FD), CAN-Low Speed, LIN, Single Wire CAN (optional)

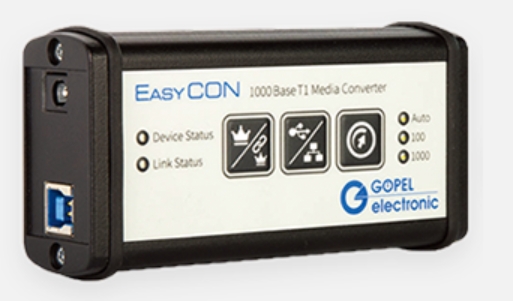

1000Base-T1 / 100Base-Tx Media Converter

• 1000Base-T1, 100Base-Tx, Broad-R-Reach Media Converter (USB 3.0 to Automotive Ethernet / Ethernet, Ethernet to Automotive Ethernet, Automotive Ethernet to Ethernet)
• Automatic configuration of communication speed
• Master / Slave configuration
