引言：从燃油车到智能电动车，汽车内部的电子元件数量翻了数十倍，传统车载网络早已“堵车”！CANXL总线横空出世，号称“带宽翻10倍、兼容性拉满”，能否成为智能汽车的“终极解决方案”？
一、为什么传统CAN总线“不够用了”？
1.数据爆炸
自动驾驶、车联网、智能座舱……一辆智能汽车每天产生的数据量堪比一家小型公司！激光雷达每秒生成数万点云数据，高清摄像头每秒传输数GB视频流，传统CAN总线（1Mbps）像“乡村小路”，而CAN FD（5Mbps）也只能算“国道”。
2.兼容性难题
车企既要兼容老设备（CAN 2.0），又想用新技术（CAN FD），系统复杂度飙升。例如，特斯拉Model 3的线控系统需要同时处理刹车指令（高实时性）和娱乐系统数据（高带宽），传统网络难以兼顾。
3.痛点总结
“车越智能，网络越堵；协议越杂，开发越难！”
二、CANXL的三大技术革新
1.带宽飙升20倍，突破数据瓶颈
- 最高速率20Mbps：通过物理层引入PWM编码和双模式驱动（显性/隐性 + level_0/level_1），数据段速率可达20Mbps，是CAN FD的4倍。
- 单帧数据长度2048字节：支持完整以太网帧传输，激光雷达和摄像头数据无需分片，减少中央处理器负载。
2. 协议兼容性“一网打尽”

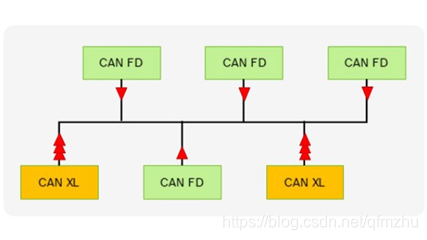

- 混合网络支持：同一总线可同时运行CAN、CAN FD和CANXL设备，车企无需“一刀切”升级。例如，刹车指令（CAN 2.0）和自动驾驶数据（CANXL）可共存。
- 以太网隧道化：通过SDT（服务数据单元类型）字段，直接封装TCP/IP、J1939等协议，实现与车载以太网的无缝交互。
3. 安全与实时性双重保障
- 双CRC校验：Hamming距离为6，可检测5个随机比特错误，安全性远超CAN FD。
- 毫秒级优先级仲裁：11位优先级ID确保关键指令（如紧急制动）优先传输，延迟低至微秒级。

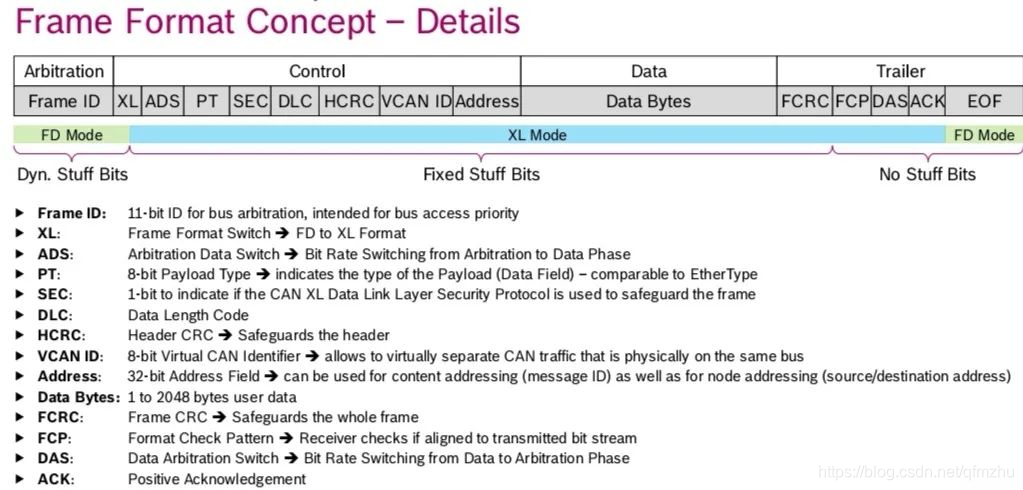

三、CANXL的帧结构解析
CANXL帧设计融合经典CAN的可靠性与以太网的灵活性。
1.仲裁段
- 采用500kbps~1Mbps低速传输，兼容传统设备。
- PID（优先级ID）：11位字段独立分配优先级，与寻址功能分离，避免传统CAN-ID的冲突问题。
2.数据段
- SDT字段：标识高层协议类型（如以太网隧道、CANopen），支持多协议共存。
- VCID（虚拟网络ID）：支持256个逻辑网络，类似以太网VLAN，实现数据隔离与高效路由。

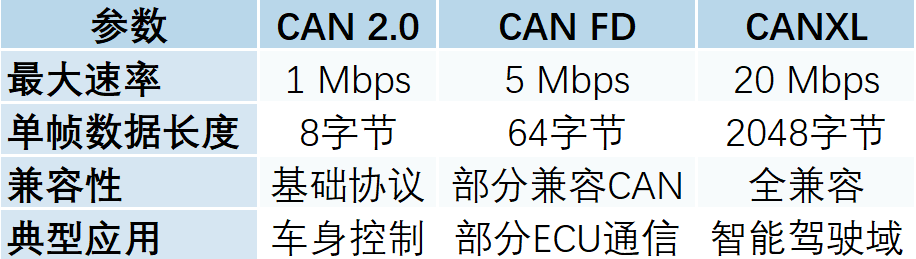

四、技术对比表
