分层设计、通信范式与开发方法论的深度剖析
在软件定义汽车的时代浪潮下，汽车电子系统复杂度呈指数级增长。面对数以亿计的代码行和上百个ECU（电子控制单元）的协同工作，一套标准化、开放化的架构体系成为行业刚需。AUTOSAR（汽车开放系统架构）正是在这样的背景下应运而生，并逐步成为智能汽车的软件基石。
一、AUTOSAR架构深度解析：四层模型与虚拟总线
AUTOSAR的核心价值在于实现了应用与硬件的彻底解耦。通过精心设计的分层架构，它将汽车电子软件划分为四个关键层次：
– 应用层（Application Layer）：由软件组件（SW-C）构成，每个组件封装特定功能逻辑（如雨刮控制、引擎管理等）。这些组件通过标准化接口通信，完全独立于底层硬件。
– 运行时环境（RTE）：作为核心通信枢纽，RTE实现了虚拟功能总线（VFB）的具体化。它提供两种通信机制：发送者-接收者模式（用于异步数据传输）和客户端-服务器模式（用于同步服务调用）。所有应用层组件仅能通过RTE进行交互，形成严格的隔离机制。
– 基础软件层（BSW）：细分为三个子层：
– 服务层：提供操作系统、网络管理、存储管理等系统级服务
– ECU抽象层：封装ECU板级资源（如外设连接方式）
– 微控制器抽象层（MCAL）：直接操作微控制器外设（I/O、ADC、 CAN等驱动）
– 复杂设备驱动（CDD）：位于架构边缘，允许开发者绕过分层限制，直接访问硬件以满足高实时性需求（如点火正时控制）。

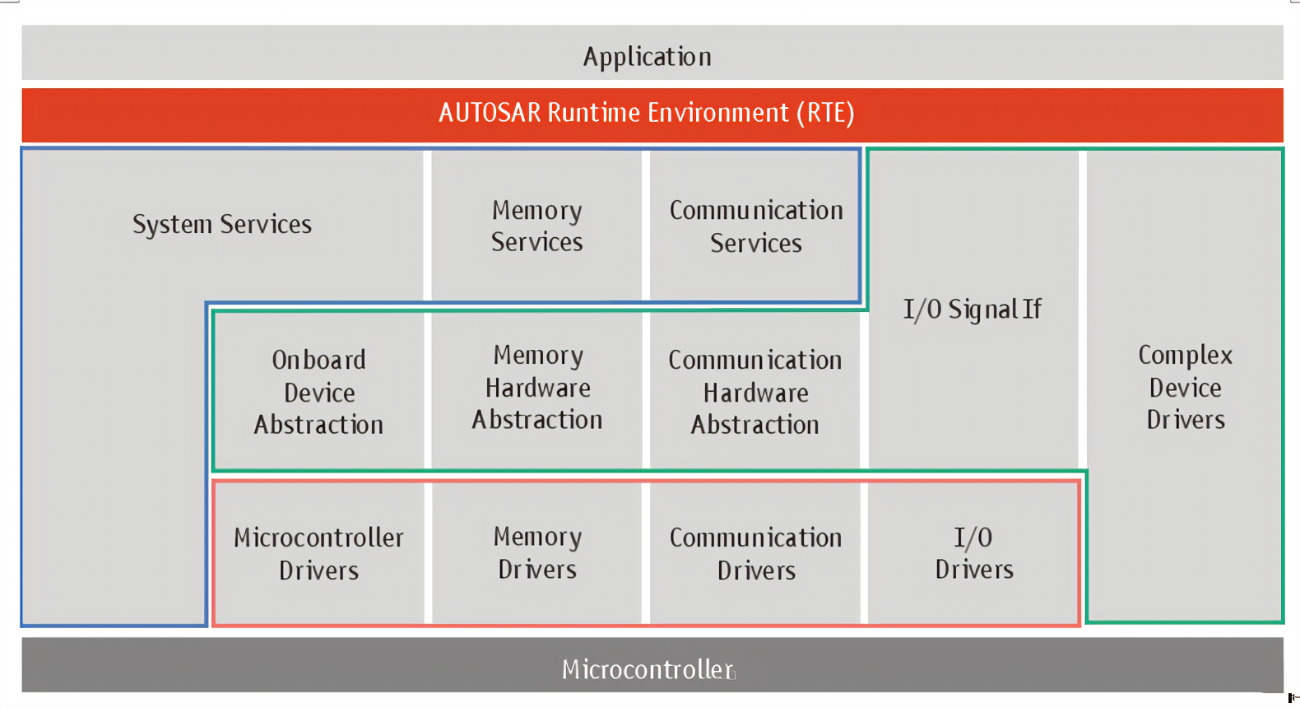

图示：AUTOSAR四层架构与通信路径（数据来源：AUTOSAR联盟）
译版：
虚拟功能总线（VFB）是AUTOSAR的核心创新理念。在开发初期，所有SW-C通过虚拟通信通道互联，开发者无需关心组件最终部署在哪个ECU。只有当系统映射完成后，RTE才会将虚拟连接转化为实际的ECU内部通信或总线通信。
二、双平台战略：经典CP vs 自适应AP
随着汽车电子架构演进，AUTOSAR分化出两大平台，应对不同场景需求：
1. 经典平台（CP）
2003年问世，采用静态配置策略，专为资源受限的微控制器设计：
– 基于信号的通信（CAN/LIN总线）
– 硬实时性保障（μs级响应）
– 适用于安全关键系统：刹车控制（ESP）、转向系统（EPS）、发动机管理
2. 自适应平台（AP）
2017年推出，面向高性能计算单元：
– 采用面向服务架构（SOA），支持动态服务发现
– 以以太网为骨干网（100Mbps以上带宽）
– 支持OTA在线更新与动态部署
– 典型应用：自动驾驶系统、智能座舱、车联网

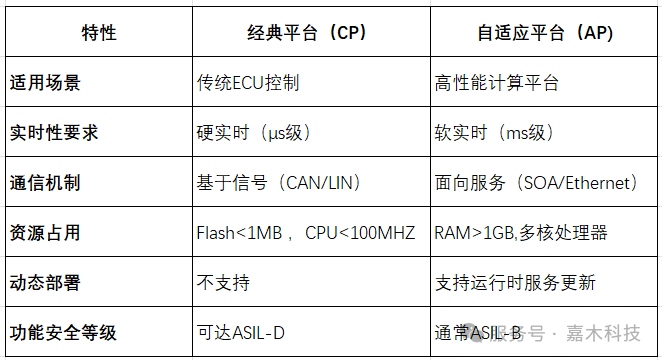

表：CP与AP平台关键技术对比
三、通信机制演进：从信号到服务
AUTOSAR的通信体系经历了革命性进化：
1. CP通信栈
在经典平台中，数据流需穿越多层协议栈：
应用层 → RTE → COM模块 → PduR路由 → CanTp传输 → CanIf接口 → CanDrv驱动
每层增加3-5μs延迟，但通过静态配置优化，整体仍满足实时性要求。安全机制上采用E2E保护（如CRC校验、序列计数）和SecOC（安全车载通信）保障信号完整性。
2. AP通信框架
自适应平台引入ara::com通信框架，关键技术突破包括：
– 服务代理机制：实现服务动态发现与绑定
– DDS集成：支持以数据为中心的发布/订阅模型（DCPS），满足高吞吐量需求
DDS（数据分发服务） 的融入是革命性一步。它通过QoS策略库（如数据时效性、可靠性等级）实现智能数据传输。当AP平台与AI计算单元对接时，DDS可保证传感器数据（如点云）的低延迟分发。
四、开发方法论：从系统配置到代码生成
AUTOSAR定义了一套严谨的开发流程，核心分为三个阶段：
1. 系统配置阶段：
– 使用XML格式描述文件（ARXML）定义SW-C接口、系统拓扑和通信矩阵
– 工具示例：Vector PREEvision进行架构设计
2. ECU设计与配置：
– 从系统配置中提取ECU Extract文件
– 配置任务调度、BSW模块等（如使用Vector Davinci工具）
– 输出ECU配置描述文件
3. 代码生成与集成：
– RTE生成器创建ECU特定通信接口
– BSW配置器生成硬件抽象代码
– 最终编译为ECU可执行文件
表：AUTOSAR开发流程关键产出物
五、行业痛点与创新解决方案
尽管AUTOSAR已成行业标准，其落地仍面临多重挑战：
1. CP轻量化需求
传统CP协议栈需200KB+存储空间，而车灯、水泵等简单控制器常配备128KB Flash芯片。知从科技提出创新方案：
– 协议栈裁剪：保留CAN/CANTP核心栈，移除非必需模块（如CryptoDrv）
– MCAL优化：针对不同MCU定制驱动（如英飞凌TLE989x）
– 编译器优化：采用-Os尺寸优化选项
– 安全精简：构建ASIL-B级轻量安全库
成果显著：整体内存占用<64KB，支持128KB芯片运行，256KB芯片实现AB分区OTA。
2. 开源生态崛起
传统AUTOSAR工具链授权费高昂（单ECU达数万美元），促使开源方案兴起：
– 普华小满OS：全球首个安全车控开源OS，LGPL 2.1协议，适配158款芯片
– 理想星环OS：投入超10亿研发，将芯片适配周期从6个月缩短至4周
– 开源优势：降低开发门槛，避免重复“造轮子”，促进产业协作
3. 芯片协同开发新模式
加特兰微电子创新性地构建AUTOSAR软件协作平台：
– 需求统一管理：整合codebeamer平台，规范需求流程
– 分层接口设计：
– 顶层：验证与交付集成层
– 中层：IP功能层
– 底层：芯片接口层
– 沙盒隔离环境：支持多团队并行开发
该方案使项目人力消耗降低30%，周期缩短30%。
六、未来演进方向
AUTOSAR技术仍在快速迭代中，前沿趋势包括：
1. 混合架构集成：CP+AP+Linux多OS混合部署，通过Hypervisor虚拟化实现隔离
2. DDS深度整合：RTI公司推动DDS与AP平台融合，利用其QoS策略实现自动驾驶数据可靠传输
3. AI赋能开发：加特兰等企业探索AI辅助芯片验证，预测硬件缺陷
4. 安全机制升级：针对AP平台开发ASIL-D级安全框架，满足全自动驾驶需求
随着中央计算+区域控制架构普及，AUTOSAR将持续演进，在保障功能安全的前提下，为软件定义汽车提供坚实基座。
